Настройка параметров страницы (Page Setup) в PM

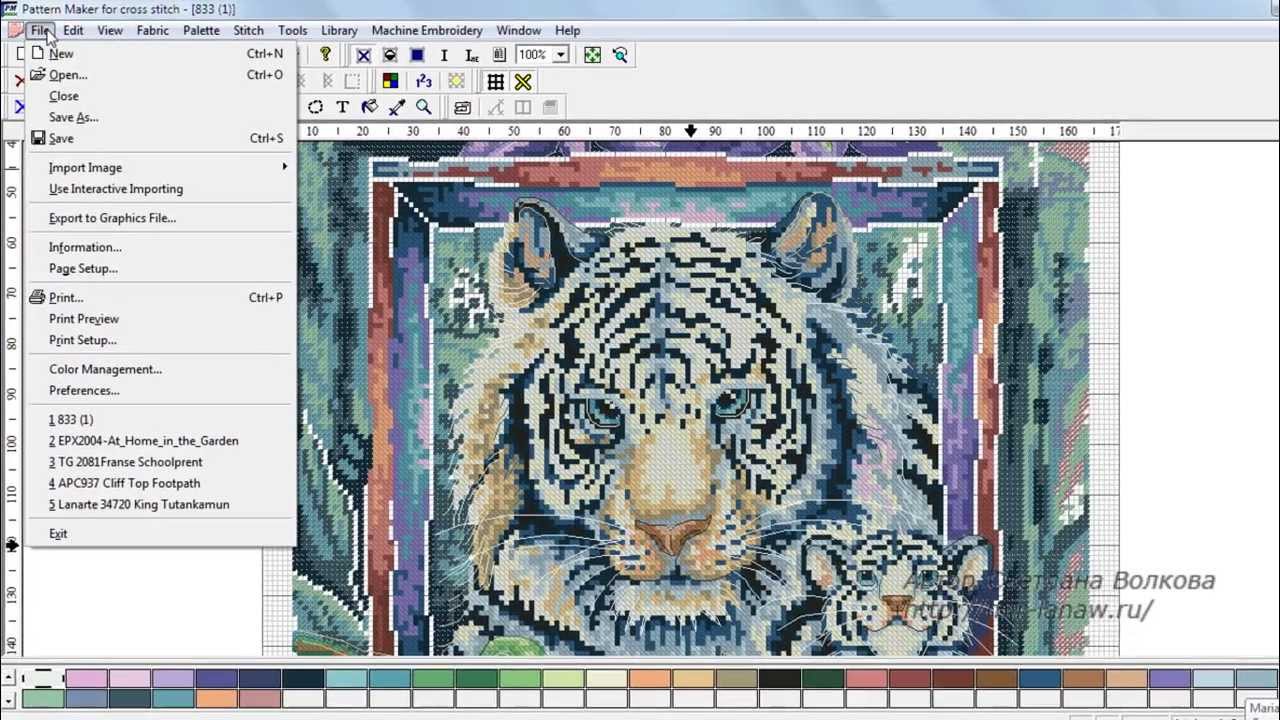

Прежде, чем выполнять печать схемы, желательно настроить параметры страницы. Окно для их настройки доступно в меню «Файл → Параметры страницы…» / «File → Page Setup…». Оно содержит 4 вкладки:

  • «Размер» / «Size» – настройка масштаба печати схемы;
  • «Содержание» / «Content» – настройка содержания печатаемого документа со схемой;
  • «Колонтитулы» / «Header & Footer» – настройка верхних и нижних колонтитулов;
  • «Поля» / «Margins» – настройка полей листа.

Вкладка «Настройка масштаба схемы»

«Размер печатаемой схемы» / «Size of Printed Chart»:

  • «По размеру изображения на экране» / «Same as display size» – масштаб печатаемой схемы идентичен масштабу схемы, отображенной в окне РМ;
  • «Подогнать на одну страницу» / «Fit to one page» – схема масштабируется так, чтобы заполнить одну страницу;
  • «Диапазон печати» / «Span printing over specified number of pages» – подгонка масштаба схемы согласно желаемому количеству листов по ширине и высоте;
  • «Размер с учетом заданного размера стежка» / «Size using specified stitch size» – размер схемы масштабируется согласно указанному количеству стежков на один дюйм (1 дюйм = 2.54 см).

«Центрировать диаграмму на странице (страницах)» / «Center chart on page(s)» – задает выравнивание схемы (или ее частей) по центру страницы.

«Использовать для новых» / «Use for new patterns» - применение указанных настроек к другим схемам. Эта настройка присутствует на всех вкладках, поэтому дальше она рассматриваться не будет.


Настройка параметров страницы (Page Setup) в PM


Вкладка «Настройка содержания»

На этой вкладке присутствуют основные две настройки:

  • «Печать легенды» / «Print Chart» – настройки печати самой схемы;
  • «Информация о печати» / «Print Information» – настройки печати ключа к схеме.

Снимая флажки с этих настроек, вы отказываетесь от печати советующей части документа, дополнительные настройки становятся недоступными.

Печать легенды:

  • «Показать перекрытие страниц» / «Show page overlapping» - последние три строки/столбца повторяются с предыдущих листов с затемнением фона.
  • «Печать ткани (между стежками)» / «Fabric printing (space between stitches)» - стежки отделяются друг от друга на некоторое расстояние, линии сетки в этом случае не видны; эта настройка проявляется только при печати схемы, которая отображена в виде стежков или цветных квадратов, на печать схемы в виде символов - не распространяется;
  • «Показывать центральные метки» / «Show centering marks on all center rows/cols» - при отключенной данной настройке центральные метки будут присутствовать только на двух краевых листах; при включенной настройке метки будут печататься на всех листах, через которые проходят вертикальные и горизонтальные центры схемы.
  • «Нумеровать линию сетки» / «Show grid numbers» - нумерация основных узлов сетки схемы.

Информация о печати:

  • «Показать цвета нитей» / «Show Floss Colors» - необходимость наличия цветных квадратов, отображающих цвета нитей рядом с символами ключа;
  • «Показывать употребление нитей» / «Show Floss Usage» - печать таблицы использования нитей;
  • «Сортировать список нитей» / «Sort floss list» - определяет наличие сортировки нитей по номерам.

Настройка параметров страницы (Page Setup) в PM


Вкладка «Настройка колонтитулов»

Настраивать колонтитулы есть смысл только тогда, когда в проекте присутствует информация о разработчике (см. Занесение информации о разработчике схемы в PM).

На этой вкладке можно независимо настраивать Верхний (Header) и Нижний (Footer) колонтитулы. Ниже полей ввода присутствует необходимая информация по их форматированию:

  • «Имя схемы» / «Pattern name» - название схемы;
  • «Автор» / «Designer» - разработчик схемы;
  • «Компания» / «Company» - компания-производитель схемы;
  • «Copyright» - авторские права на схему;
  • «Дата и время» / «Date-Time Stamp» - дата и время печати;
  • «По левому краю» / «Left Alignment» - выравнивание надписи по левому краю (например, &l&t – выравнивание названия схемы по левому краю);
  • «По центру» / «Center Alignment» - выравнивание надписи по центру (например, &с&1 – выравнивание название компании по центру);
  • «По правому краю» / «Right Alignment» - выравнивание надписи по правому краю (например, &r&n – выравнивание имени автора по правому краю).

Настраивать можно и печать номеров страниц:

  • «Показать номера страниц» / «Show page numbers» - задаёт наличие номеров страниц в распечатанной схеме;
  • «Показать номера смежных страниц» / «Show adjacent page numbers» - задаёт печать номеров соседних страниц.

Настройка параметров страницы (Page Setup) в PM


Вкладка «Настройка полей листа»

На этой вкладке можно задать отступы для полей листа и колонтитулов.

Отступы для полей:

  • «Сверху» / «Top» - размер отступа сверху;
  • «Снизу» / «Bottom» - размер отступа снизу;
  • «Слева» / «Left» - размер отступа слева;
  • «Справа» / «Right» - размер отступа справа.

Отступы для колонтитулов:

  • «Верхний колонтитул» / «Header» - размер отступа для верхнего колонтитула;
  • «Нижний колонтитул» / «Footer» - размер отступа для нижнего колонтитула.

Настройка параметров страницы (Page Setup) в PM

По завершении всех настроек необходимо нажать на кнопку «ОК».
